MKS BASE V1.5 USB kompatibel med Mega 2560 R3 moderkort + Ramps 1.2

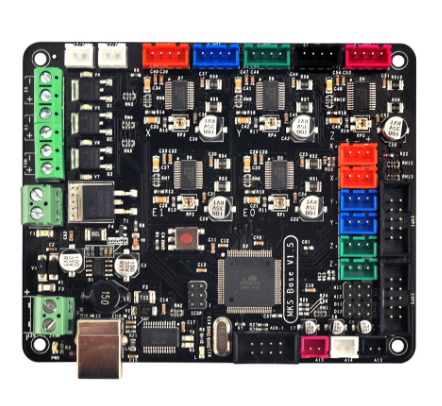

MKS Base V1.5 är en kombination av Arduino MEGA2560 plus RAMPS1.4 och A4982 i 3D-skrivare . Det är en funktionsrik allt-i-ett elektroniklösning för Reprap och andra CNC-enheter. Den har en inbyggd ATmega2560. Dess fem motorutgångar drivs av A4982-stegdrivrutiner. Den använder FTDI FT232R-enhet för USB och inte ATMEGA16U2 som ARDUINO MEGA2560. Kortet kan använda samma firmware som Ramps1.4. MKS Base V1.5 är utformad för att vara flexibel i användarens strömkälla, vilket möjliggör vilken strömförsörjning som helst från 12V-24V. Den levereras med en Marlin-firmware. Naturligtvis kan du också ladda upp annan firmware. Du kan använda Arduino IDE för att ladda upp firmware till MKS Base V1.5-kortet via ICSP PIN. Under uppladdning lyser den blå lysdioden och RX/TX-lysdioderna blinkar stadigt.

Drag:

• Detta är kombinationen för Arduino MEGA2560 + RAMPS1.4 + 5 x A4982-drivrutiner (remixkort)
• Arduino MEGA-kompatibla Atmega2560- och FT232-processorer är kompatibla med all RAMPS-klass firmware
• Firmware kan använda samma konfiguration som RAMPS1.4
• Den är lämplig för skrivare med dubbel extrudering
• Easy DISPLAY + SD-CARD-kontakt, RepRapDiscount SmartController-kompatibel pinheader på kortet
• 3x temperatur-ADC-kontakter för termistorer
• Upp till 5 motordrivare med A4982
• 4x PWM-kompatibla MOSFET-utgångar med spänningsväljare för MainPower (strömförsörjning, extruder 0, extruder 1, fläktar)
• 4-lagers PCB, optimerar värmeavledningen.
• 6x ändstoppskontakter med strömförsörjning Xmin/Xmax/Ymin/Ymax/Zmin/Zmax
• Återhämtningsbar säkring för kortslutningsskydd.
• USB-drivrutinschip FT232RL, Du kan hämta filer från ftdichip för att installera drivrutinen: Ftdi-x86.zip

Eldföremål:

Det här avsnittet visar hur du installerar firmware i din handkontroll och kör den med grundläggande inställningar.

Nödvändig programvara: FTDI USB-drivrutiner, för Arduino IDE, valfri firmware (Marlin, Repetier eller Sprinter), Proninterface

1. USB VCP-drivrutiner - MKS Base använder det nyare FT232 USB till UART-chippet och behöver de uppdaterade VCP-drivrutinerna (virtuell com-port) från
   tillverkarens webbplats. Ladda ner rätt version för ditt operativsystem eller så kan du få den körbara versionen för Windows (enklare).
   Windows Vista/7 kan försöka göra en uppdatering för att hitta rätt drivrutiner, men det rekommenderas att installera FTDI-drivrutinerna för bättre prestanda.
   VCP-drivrutinerna installerar en COM-port på din dator för MKS-basen. Du kan kontrollera vilket portnummer som tilldelats genom att gå till enhetshanteraren och klicka på Portar (COM och LPT). Leta efter något som säger "USB Serial Port (COM3)" där COM3 är ditt tilldelade portnummer (varierar från dator till dator). Kom ihåg detta nummer eftersom du kommer att använda det senare när du konfigurerar annan programvara.
2. Installera Arduino IDE - Ladda ner och extrahera Arduino IDE.
3. Skaffa din firmware - Även om du kan använda de flesta firmware som finns, använder vi Marlin som exempel. Ladda ner och extrahera Marlin eller andra förgreningar av firmware som du föredrar/behöver.
4. Ladda upp firmware - Kör Arduino IDE (arduino.exe).
   Välj ditt bräde - Klicka på Verktyg -->Bräda -->Arduino Mega 2560,
   Välj din serieport - Klicka på Verktyg-->Seriellport-->(välj din COM-port för X3 USB, du kan kontrollera detta i Enhetshanteraren)
   På Arduino klickar du på Arkiv-->Öppna -- pekar sedan på din Marlin-nedladdning och väljer Marlin.pde. Med Marlin laddad i IDE-fönstret klickar du på fliken som heter "configuration.h". Det här är de grundläggande posterna som du behöver ändra för att få X3 att fungera.

   #define BAUDRATE 250000 //Detta fungerar bra för MKS Gen
   #define MODERKORT 33 //33 är för RAMPER som MKS GEN är kompatibelt med MODERKORT 34
   #define TEMP_SENSOR_0 3 //Om du har NTC 100K
   #definiera TEMP_SENSOR_1 0
   #definiera TEMP_SENSOR_2 0
   #define TEMP_SENSOR_BED 3 //Om du har NTC 100K

   Dessa poster är de enda du behöver för att få igång MKS Gen. När du väl har laddat upp dem kan du testa de flesta funktionerna på kortet. Du måste justera inställningarna i konfigurationsfilen för din skrivare.
5. Ladda upp (eller kompilera för att testa) Marlin - Medan den fortfarande är i Arduino-fönstret
   Klicka på triangeln inuti cirkeln för att göra en testkompilering. Detta säkerställer att firmware inte innehåller några fel (du kan hoppa över detta).
   Klicka på pilen som pekar åt höger inuti en fyrkantig ram för att ladda upp firmware till kortet. Om allt går bra ser du meddelandet "Klar uppladdning" längst ner i Arduino-fönstret.

Paketet inkluderar:

• 1 x MKS Base V1.5 3D-skrivarens styrkort (MEGA2560 + RAMPS1.4 + A4982 remixkort)

På länken nedan hittar du en mapp med all dokumentation för 3D-skrivare, filament med mera. Den kommer att uppdateras löpande.

Klicka här och gå till dokumentationen
