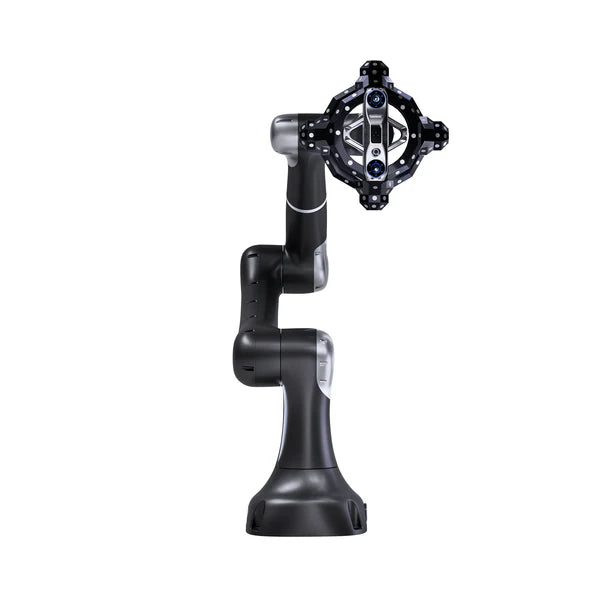

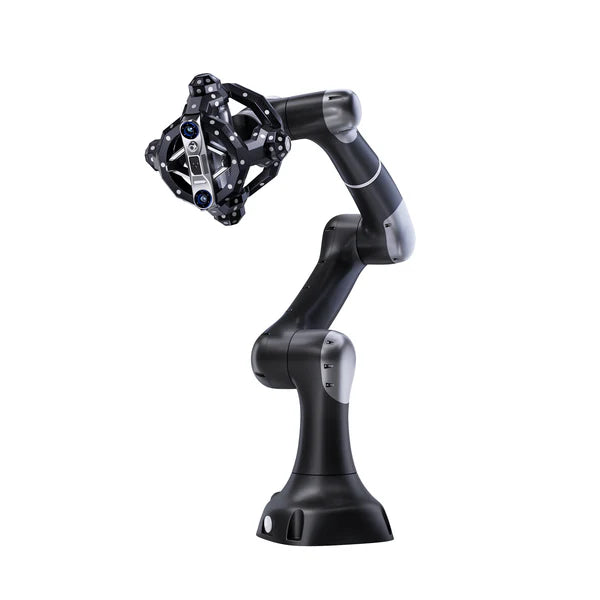

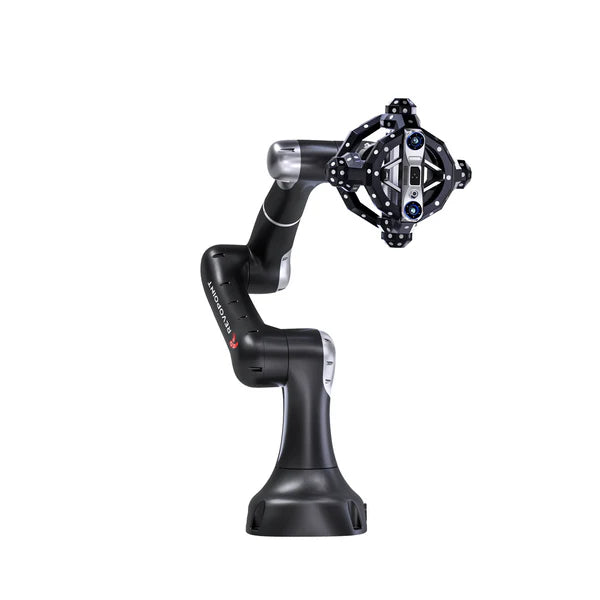

Revopoint, Metrohub – 3D Scanning System

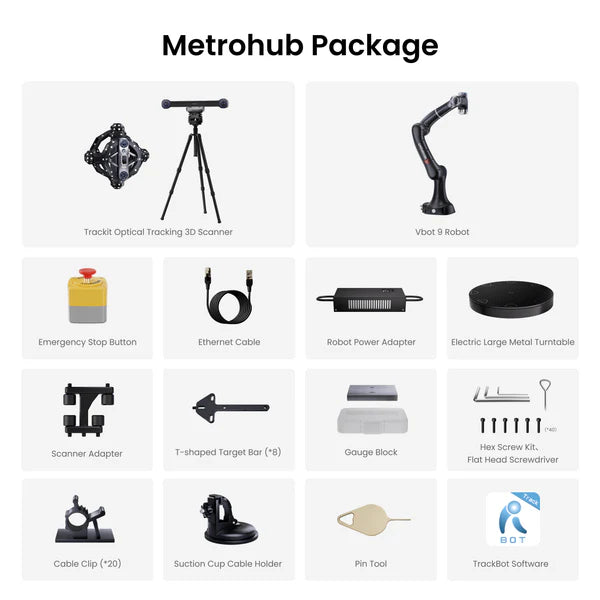

Komplett nyckelfärdig robot-3D-scanninglösning som består av:

• Trackit Optical Tracking 3D Scanner
• Vbot 9 robot
• drevskylt
• programvara
• fästen
• kablar
• kalibreringsutrustning
• komplett automationslösning

Automatisera dina 3D-scanningar och kvalitetskontroller med Revopoint Metrohub, ett avancerat robotbaserat 3D-scanningsystem utvecklat för industriella produktionsmiljöer, laboratorier och mättekniska uppgifter. Genom att kombinera den kraftfulla Trackit Optical Tracking 3D Scanner med den flexibla Vbot 9 sexaxlade kollaborativa roboten levererar Metrohub snabba, precisa och helautomatiska scanningar av även komplexa objekt.

Systemet är utvecklat för företag som vill effektivisera batchscanning, reverse engineering, kvalitetskontroll och dimensionsmätning utan det manuella arbetsflöde som traditionella mätmetoder kräver.

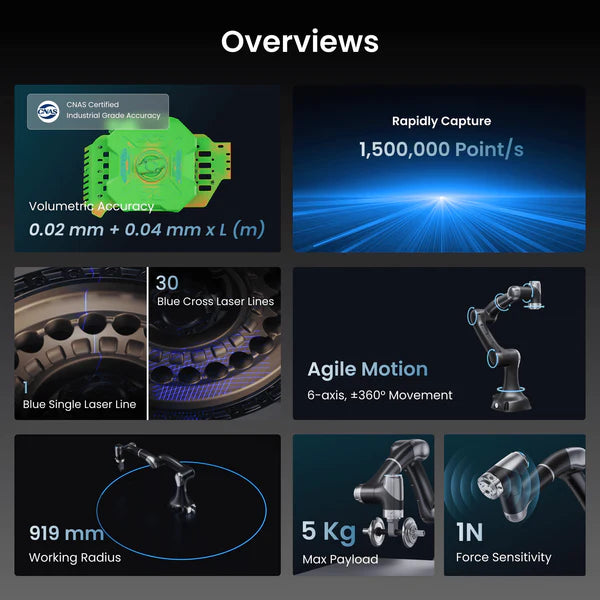

Metrohub kan automatiskt scanna objekt på upp till 0,5 meter i diameter och uppnår en imponerande volymetrisk noggrannhet på 0,025 mm + 0,04 mm × L (m). Med 30 blå krysskaserstrålar, markörfri optisk tracking och en scanningshastighet på upp till 1,5 miljoner mätpunkter per sekund kan systemet integreras direkt i produktionslinjer och leverera snabba, reproducerbara mätningar med minimal operatörsinblandning.

Den sexaxlade Vbot 9 ger en arbetsradie på 919 mm, en nyttolast på 5 kg och en rörelsefrihet på ±360°, vilket möjliggör nästan fullständig täckning av komplexa geometrier utan blinda vinklar.

Intelligent automatisering utan komplicerad programmering

Metrohub är utvecklat med fokus på användarvänlighet. Med funktioner som Drag-to-Teach, CAD-to-Path och Vision-to-Path kan även komplexa scanningsförlopp programmeras snabbt och intuitivt. Roboten kan enkelt ledas manuellt genom den önskade rörelsen, varefter systemet automatiskt genererar scanningsbanan.

Den automatiska kalibreringen mellan Trackit och Vbot minskar samtidigt uppställningstiden markant och genomför en komplett multipose-kalibrering på cirka 25 minuter, vilket minimerar risken för mänskliga fel.

Designat för modern kvalitetskontroll

Metrohub är mycket mer än en 3D-scanner. Systemet är utvecklat som en komplett lösning för automatiserad inspektion och kvalitetskontroll.

Den täta integrationen med Revo Measure gör det möjligt att:

• Importera CAD-filer automatiskt
• Jämföra mesh- och punktmolnsdata direkt med CAD-modeller
• Utföra GD&T-mätningar
• Generera automatiska mätrapporter
• Effektivisera reverse engineering via integration med Revo Design

Resultatet är ett komplett scan-to-CAD-arbetsflöde som avsevärt reducerar både mättid och efterbearbetning.

Säker kollaborativ robotteknik

Metrohub är konstruerat för säkert samarbete mellan människa och robot. Den integrerade 6-axlade kraftsensorn registrerar även mycket små påverkningar ner till 1 N, vilket innebär att roboten stannar omedelbart vid kontakt. Systemet kan därmed användas utan traditionella säkerhetsskydd i många arbetsmiljöer.

Typiska användningsområden

Metrohub lämpar sig för ett brett spektrum av industriella uppgifter, däribland:

• Automatisk batchscanning
• Dimensionskontroll och kvalitetsinspektion
• Reverse engineering
• Additiv tillverkning
• Gjutning och smide
• Plast- och formsprutningsindustrin
• Metallbearbetning och svetsinspektion
• Batteriproduktion
• Produktionslinjer med automatiserad kvalitetskontroll

Fördelar

• Helautomatiskt robotbaserat 3D-scanningsystem
• Volymetrisk noggrannhet på 0,025 mm + 0,04 mm × L (m)
• Upp till 1,5 miljoner mätpunkter per sekund
• 30 blå krysskaserstrålar samt enkelt blå laser
• Markörfri optisk tracking
• Flexibel 6-axlad Vbot 9 robot
• Arbetsradie på 919 mm
• Nyttolast på 5 kg
• Drag-to-Teach för snabb programmering
• Automatisk kalibrering på cirka 25 minuter
• Integration med Revo Measure och Revo Design
• TCP/IP-gränssnitt för integration med tredjepartsprogramvara och produktionssystem
• Passar för automatiserad kvalitetskontroll, reverse engineering och industriell 3D-scanning

Hos 3D Eksperten hittar du ett av Danmarks största utbud av Revopoint 3D-scannrar, programvara och professionellt tillbehör. Vi hjälper både företag, produktionsbolag, laboratorier och utbildningsinstitutioner att välja rätt lösning för exakt digitalisering och automatiserad kvalitetskontroll.

Se även vårt utbud av Revopoint Trackit, MetroX, MIRACO, MINI, POP-serien och övriga professionella 3D-scanninglösningar, så att du kan hitta den lösning som matchar dina krav på noggrannhet, automatisering och produktivitet.
