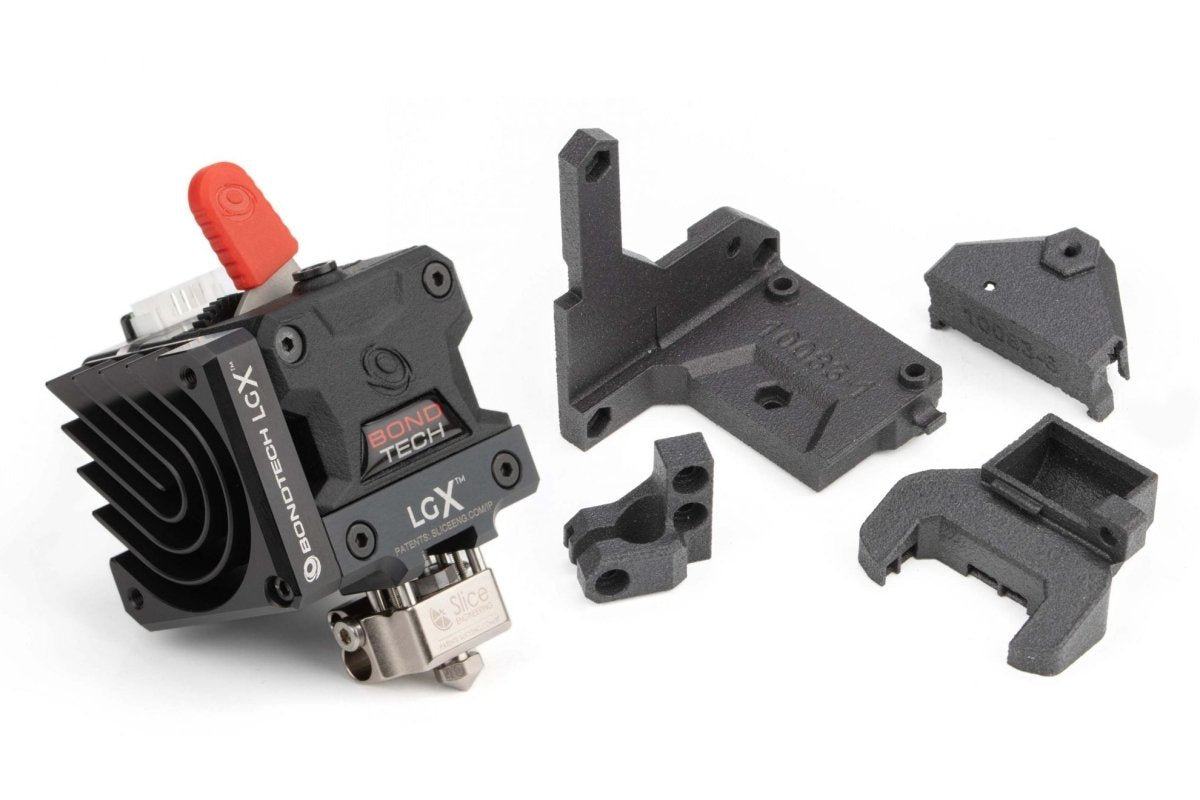

Bondtech LGX® Shortcut Mosquito - Prusa MK3S

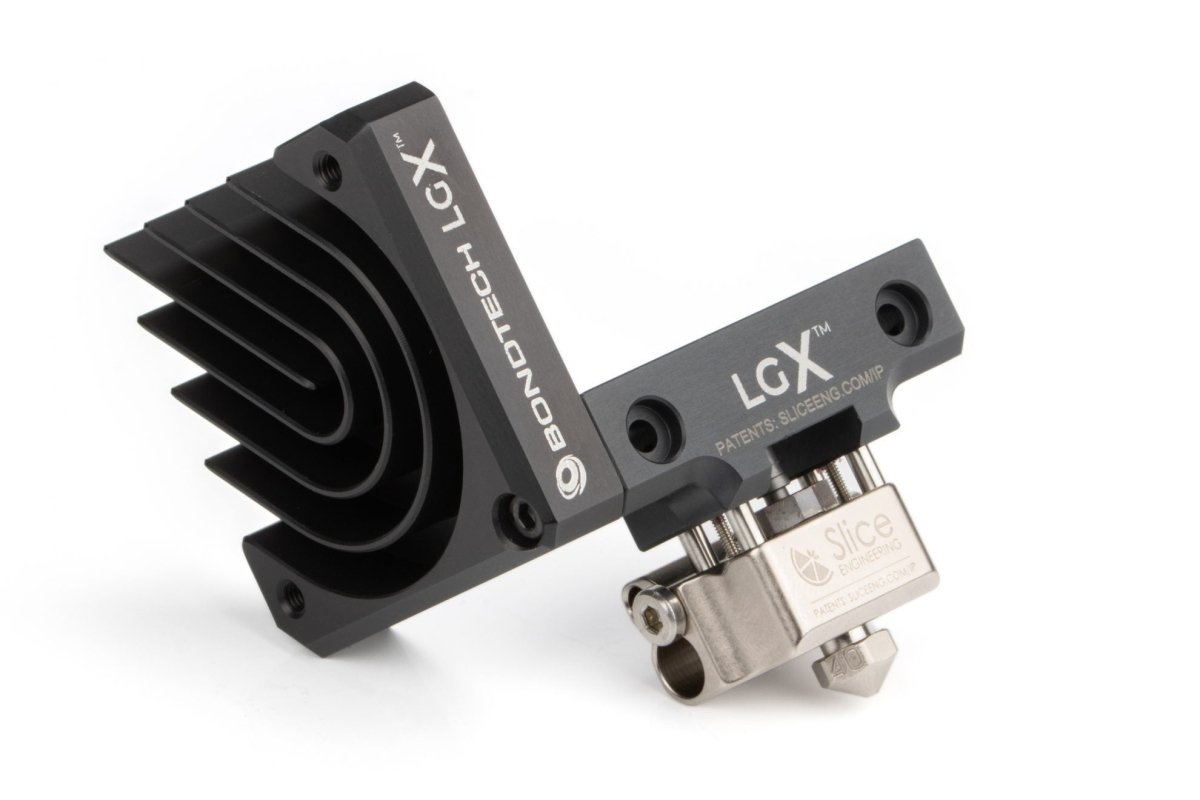

LGX genvägsuppgraderingskit för Prusa MK3S och MK3S+. Den använder en kort Mosquito-hotend från Slice Engineering med en Bondtech-kylfläns.

Kräver en X-vagn

Bemästra alla material

LGX Shortcut Mosquito-skrivhuvudet är en specialenhet som inkluderar LGX™ Large Gears eXtruder och LGX Shortcut Mosquito-hotend med kort filamentväg, som behärskar alla material och utmärker sig särskilt på mjuka och flexibla material.

Uppgradering av direktdrivning

Detta LGX-baserade uppgraderingskit är en lättinstallerad ersättning för den vanliga direktdrivna extrudern. Det kräver tillbehören som ingår i LGX Shortcut Mosquito-tillbehörspaketet för Prusa MK3S och LGX Shortcut Mosquito-hotend.

Lätt att installera

Mycket intuitiv och enkel att installera, med extrudern vänd mot X-vagnen, vilket minskar avståndet mellan munstycket och x-axeln.

Ledande greppkraft

LGX är Bondtech-extrudern med det högsta filamentgreppet tack vare dess nya stora drivväxel som griper in fler tänder i filamentet.

MMU-kompatibilitet

Detta uppgraderingskit är inte kompatibelt med någon MMU-version.

Anpassad firmware krävs

Du måste uppdatera din Prusas firmware för att kunna använda den här produkten.

Teknisk specifikation

• LGX™-extruder
• e-stegvärde: 400 med 16 mikrosteg;
• Drivhjul: härdat stål;
• indragningshastighet: 35 mm/s
• tillbakadragningsavstånd (direkt drag) för styva material: 0,4 mm
• indragningsavstånd (direktdrift) för mjuka material: 3 mm
• Max driftstemperatur: 70°C
• Max. åtdragningsmoment på extruderskruvarna är 0,3 Nm
• Max åtdragningsmoment på kylfläns-/kylblockskruven är 0,6 Nm
• LGX™ DD nettovikt: 218,6 g
• Förpackningsmått: 80x103x73 mm
• Paketvikt: 269 g
• Anpassad stegmotor för Bondtech LGX™
• PH-06AWJ-kontakt
• 2 faser
• DC 5,5V
• Max 1,0 A/fas ( För att använda LGX måste du driva stegmotorn med strömmar mellan ~0,45 och ~0,65 A): Var uppmärksam på stegmotorns yttemperatur. Håll den tillräckligt sval för att man ska kunna vidröra den. Annars, sänk Vref.

• Klass B-motor, klassad upp till 130 °C ( Maximal rekommenderad miljö: 70 °C. Maximal temperatur vid denna omgivningstemperatur kan gå upp till 130 °C på grund av självuppvärmning.)

Hur man ändrar strömmen med Vref

Det kan vara svårt att avläsa strömmen som matas till stegmotorer. För att bestämma denna ström förlitar vi oss på Vref-värdet. Vref-värdet är en spänningsreferens mätt i VDC, som kan avläsas med en multimeter. Detta hjälper oss att ställa in strömutgången från stegmotorns drivrutin.

Olika moderkort för 3D-skrivare använder olika stegmotordrivrutiner. Varje typ av stegmotordrivrutin har sin egen formel för att beräkna den erforderliga Vref för att få en viss ström. Här är några exempel:

TMC-stepperdrivrutiner.

• Formeln för dessa drivrutiner är Vref = (I * 2,5) / Imax
• Där I är målströmsvärdet mätt i A; och Imax är 1,77 i normalt läge och 1,2 i SilentStepSticks-läge.

Pololu A4998.

• Formeln för dessa drivrutiner är Vref = I * 8 * R
• Där I är målströmsvärdet mätt i A; och R är Sense Resistor-värdet, det beror på vilket kort du använder. Melzis använder 0,1, Creality Silent-kort använder 0,15, ...

Videoguider

Innan du installerar detta uppgraderingskit, ta bort hela skrivhuvudvagnen och spara alla trådbundna delar för senare återanvändning.

Om du behöver instruktioner för att ta bort skrivaren kan du använda följande guide "Strip Prusa MK3S".
