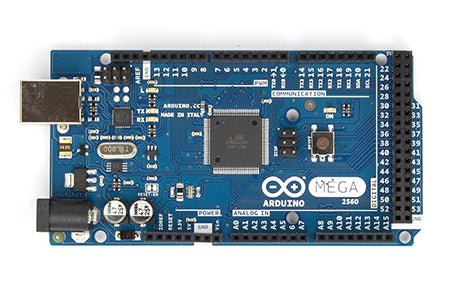

Arduino Mega 2560 R2 moderkort

Detta kort kan användas med Ramps 1.4 för de flesta 3D-skrivare. Du kan välja från listan nedan för att komplettera ett kit.

Mikrokontroller ATmega2560
Driftspänning 5V
Ingångsspänning (rekommenderad) 7–12 V
Ingångsspänning (gränser) 6–20 V
Digitala I/O-stift 54 ​​(varav 15 ger PWM-utgång)
Analoga ingångsstift 16
Likström per I/O-stift 40 mA
Likström för 3,3V stift 50 mA
Flashminne 256 KB varav 8 KB används av bootloader
SRAM 8 KB
EEPROM 4 KB
Klockhastighet 16 MHz

Arduino Mega 2560 MCU-kort Arduino Mega är ett mikrokontrollerkort baserat på ATmega2560. Mega är kompatibel med de flesta skal designade för Arduino Duemilanove eller Diecimila. ADK-versionen kan anslutas till en Android-baserad telefon och tillhandahåller en plattform för utveckling av Android-kringutrustning. ATmega2560 16 MHz, 256 kB flashminne, 8 kB SRAM, 4 kB EEPROM 4x UART 16 x analog ingång 54 x digitala I/O-stift (varav 14 ger PWM-utgångssignal) USB-port USB-kontakt för Android-telefon (endast ADK-versionen) ICSP-pinout Återställningsknapp Ström per I/O-stift: 40 mA Ström till +3,3 V-stift: 50 mA Drivs via USB-anslutning eller med en extern strömförsörjning Arduino Mega 2560 är ett mikrokontrollerkort baserat på ATmega2560 (datablad). Det har 54 digitala ingångs-/utgångsstift (varav 15 kan användas som PWM-utgångar), 16 analoga ingångar, 4 UART:er (serieportar för hårdvara), en 16 MHz kristalloscillator, en USB-anslutning, ett strömuttag, en ICSP-header och en återställningsknapp. Det innehåller allt som behövs för att stödja mikrokontrollern; anslut den bara till en dator med en USB-kabel eller strömförsörj den med en AC-till-DC-adapter eller ett batteri för att komma igång. Mega är kompatibel med de flesta skärmar designade för Arduino Duemilanove eller Diecimila. Mega 2560 är en uppdatering av Arduino Mega, som den ersätter. Mega2560 skiljer sig från alla tidigare kort genom att den inte använder FTDI USB-till-seriellt drivrutinschip. Istället har den ATmega16U2 (ATmega8U2 i version 1 och 2) programmerad som en USB-till-seriell omvandlare. Revision 2 av Mega2560-kortet har ett motstånd som drar 8U2 HWB-ledningen till jord, vilket gör det enklare att försätta det i DFU-läge. Version 3 av brädet har följande nya funktioner: 1.0 pinout: SDA- och SCL-pinnar har lagts till nära AREF-pinnen och två andra nya pinnar placerade nära RESET-pinnen, IOREF, som gör att skärmarna kan anpassa sig till spänningen från kortet. I framtiden kommer skärmarna att vara kompatibla med både kortet som använder AVR, som arbetar med 5V, och med Arduino Due som arbetar med 3.3V. Det andra pinnet är ett icke-anslutet pin, vilket är reserverat för framtida ändamål. Starkare RESET-krets. Atmega 16U2 ersätter 8U2. Schematisk design, referensdesign och stiftmappning EAGLE-filer: arduino-mega2560_R3-reference-design.zip Schematiskt diagram: arduino-mega2560_R3-schematic.pdf Nålmappning: PinMap2560-sida Sammanfattning Mikrokontroller ATmega2560 Driftspänning 5V Ingångsspänning (rekommenderad) 7–12 V Ingångsspänning (gränser) 6–20 V Digitala I/O-stift 54 ​​(varav 15 ger PWM-utgång) Analoga ingångsstift 16 Likström per I/O-stift 40 mA Likström för 3,3V stift 50 mA Flashminne 256 KB varav 8 KB används av bootloader SRAM 8 KB EEPROM 4 KB Klockhastighet 16 MHz Driva Arduino Mega kan strömförsörjas via USB-anslutningen eller med en extern strömförsörjning. Strömkällan väljs automatiskt. Extern strömförsörjning (ej via USB) kan komma antingen från en AC-till-DC-adapter (väggadapter) eller ett batteri. Adaptern kan anslutas genom att en 2,1 mm centerpositiv kontakt ansluts till kretskortets strömuttag. Kablar från ett batteri kan sättas in i Gnd- och Vin-stiftkontakterna på POWER-kontakten. Kortet kan drivas med en extern spänning på 6 till 20 volt. Om det matas med mindre än 7 V kan 5 V-pinnen dock mata mindre än fem volt och kortet kan bli instabilt. Om mer än 12 V används kan spänningsregulatorn överhettas och skada kortet. Det rekommenderade intervallet är 7 till 12 volt. Strömstiften är följande: WINE. Ingångsspänningen till Arduino-kortet när det använder en extern strömkälla (i motsats till 5 volt från USB-anslutningen eller annan reglerad strömkälla). Du kan mata spänning via detta stift, eller, om spänningen matas via strömuttaget, komma åt den via detta stift. 5V. Denna stift matar ut en reglerad 5V från regulatorn på kortet. Kortet kan strömförsörjas antingen från DC-strömuttaget (7-12V), USB-kontakten (5V) eller VIN-stiftet på kortet (7-12V). Att mata spänning via 5V- eller 3,3V-stiften kringgår regulatorn och kan skada ditt kort. Vi rekommenderar det inte. 3V3. En 3,3 volts spänning genererad av den inbyggda regulatorn. Maximal strömförbrukning är 50 mA. Jord. Jordstift. IOREF. Denna pin på Arduino-kortet anger den spänningsreferens som mikrokontrollern arbetar med. En korrekt konfigurerad skärm kan läsa IOREF-pinspänningen och välja lämplig strömkälla eller aktivera spänningsomvandlare på utgångarna för att arbeta med 5V eller 3,3V. Minne ATmega2560 har 256 KB flashminne för att lagra kod (varav 8 KB används för bootloadern), 8 KB SRAM och 4 KB EEPROM (som kan läsas och skrivas med EEPROM-biblioteket). Ingång och utgång Var och en av de 54 digitala pinnarna på Mega kan användas som ingång eller utgång med hjälp av funktionerna pinMode(), digitalWrite() och digitalRead(). De arbetar vid 5 volt. Varje pin kan ge eller ta emot maximalt 40 mA och har ett internt pull-up-motstånd (frånkopplat som standard) på 20–50 kOhm. Dessutom har vissa pinnar specialiserade funktioner: Seriell: 0 (RX) och 1 (TX); Seriell 1: 19 (RX) och 18 (TX); Seriell 2: 17 (RX) och 16 (TX); Seriell 3: 15 (RX) och 14 (TX). Används för att ta emot (RX) och sända (TX) TTL-seriell data. Stift 0 och 1 är också anslutna till motsvarande stift på ATmega16U2 USB-till-TTL seriellt chip. Externa avbrott: 2 (avbrott 0), 3 (avbrott 1), 18 (avbrott 5), 19 (avbrott 4), 20 (avbrott 3) och 21 (avbrott 2). Dessa pinnar kan konfigureras för att utlösa ett avbrott vid ett lågt värde, en stigande eller fallande flank eller en värdeförändring. Se funktionen attachInterrupt() för mer information. PWM: 2 till 13 och 44 till 46. Tillhandahåll 8-bitars PWM-utgång med analogWrite()-funktionen. SPI: 50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS). Dessa pinnar stöder SPI-kommunikation med hjälp av SPI-biblioteket. SPI-pinnarna är också utskurna på ICSP-headern, som är fysiskt kompatibel med Uno, Duemilanove och Diecimila. LED: 13. Det finns en inbyggd LED ansluten till digital pin 13. När pin har ett HÖGT värde lyser LED-lampan, när pin har ett LÅGT värde är den släckt. TWI: 20 (SDA) och 21 (SCL). Stödjer TWI-kommunikation med hjälp av Wire-biblioteket. Observera att dessa pinnar inte är på samma plats som TWI-pinnarna på Duemilanove eller Diecimila. Mega2560 har 16 analoga ingångar, som var och en ger 10 bitars upplösning (dvs. 1024 olika värden). Som standard mäter de från jord till 5 volt, även om det är möjligt att ändra den övre delen av deras intervall med hjälp av AREF-pinnen och analogReference()-funktionen. Det finns ett par andra nålar på tavlan: AREF. Referensspänning för de analoga ingångarna. Används med analogReference(). Återställ. Sätt den här raden på LOW för att återställa mikrokontrollern. Används vanligtvis för att lägga till en återställningsknapp till skärmar som blockerar den på kortet. Kommunikation Arduino Mega2560 har ett antal funktioner för att kommunicera med en dator, en annan Arduino eller andra mikrokontroller. ATmega2560 har fyra hårdvaru-UART:er för TTL (5V) seriell kommunikation. En ATmega16U2 (ATmega 8U2 på version 1- och version 2-korten) på kortet kanaliserar en av dessa via USB och tillhandahåller en virtuell COM-port till programvara på datorn (Windows-maskiner behöver en .inf-fil, men OSX- och Linux-maskiner kommer automatiskt att känna igen kortet som en COM-port). Arduino-programvaran inkluderar en seriell monitor som gör att enkel textdata kan skickas till och från kortet. RX- och TX-lysdioderna på kortet blinkar när data överförs via ATmega8U2/ATmega16U2-chipet och USB-anslutningen till datorn (men inte för seriell kommunikation på stift 0 och 1). Ett SoftwareSerial-bibliotek möjliggör seriell kommunikation på vilken som helst av Mega2560:s digitala pinnar. ATmega2560 stöder även TWI- och SPI-kommunikation. Arduino-programvaran innehåller ett Wire-bibliotek för att förenkla användningen av TWI-bussen; se dokumentationen för mer information. För SPI-kommunikation, använd SPI-biblioteket. Programmering Arduino Mega kan programmeras med Arduino-programvaran (nedladdning). För mer information, se referensen och handledningarna. ATmega2560 på Arduino Mega levereras förbränd med en bootloader som låter dig ladda upp ny kod till den utan att använda en extern hårdvaruprogrammerare. Den kommunicerar med hjälp av det ursprungliga STK500-protokollet (referens, C-headerfiler). Du kan också kringgå bootloadern och programmera mikrokontrollern via ICSP-headern (In-Circuit Serial Programming) med hjälp av Arduino ISP eller liknande; se dessa instruktioner för mer information. Källkoden för ATmega16U2 (eller 8U2 på rev1- och rev2-korten) firmware finns tillgänglig i Arduino-arkivet. ATmega16U2/8U2 laddas med en DFU-bootloader, som kan aktiveras genom att: På Rev1-kort: anslut lödbygeln på baksidan av kortet (nära kartan över Italien) och återställ sedan 8U2. På Rev2- eller senare kort: det finns ett motstånd som drar 8U2/16U2 HWB-ledningen till jord, vilket gör det enklare att försätta den i DFU-läge. Du kan sedan använda Atmels FLIP-programvara (Windows) eller DFU-programmet (Mac OS X och Linux) för att ladda en ny firmware. Eller så kan du använda ISP-headern med ett externt program (och skriva över DFU-bootloadern). Se den här användarbidragna handledningen för mer information. Automatisk (programvaru-) återställning Istället för att kräva ett fysiskt tryck på återställningsknappen före en uppladdning är Arduino Mega2560 utformad på ett sätt som gör att den kan återställas av programvara som körs på en ansluten dator. En av hårdvaruflödeskontrolllinjerna (DTR) på ATmega8U2 är ansluten till återställningslinjen på ATmega2560 via en kondensator på 100 nanofarad. När denna linje är aktiverad (tagen låg), sjunker återställningslinjen tillräckligt länge för att återställa chipet. Arduino-programvaran använder denna funktion för att låta dig ladda upp kod genom att helt enkelt trycka på uppladdningsknappen i Arduino-miljön. Detta innebär att bootloadern kan ha en kortare timeout, eftersom sänkningen av DTR kan koordineras väl med starten av uppladdningen. Denna installation har andra konsekvenser. När Mega2560 är ansluten till antingen en dator som kör Mac OS X eller Linux, återställs den varje gång en anslutning görs till den från programvara (via USB). Under den följande halvsekunden eller så körs bootloadern på Mega2560. Även om den är programmerad att ignorera felaktigt formaterad data (dvs. allt annat än en uppladdning av ny kod), kommer den att fånga upp de första byten data som skickas till kortet efter att en anslutning har öppnats. Om en skiss som körs på kortet tar emot engångskonfigurationsdata eller annan data när den först startar, se till att programvaran som den kommunicerar med väntar en sekund efter att anslutningen har öppnats och innan den skickar dessa data. Mega2560 innehåller en kabel som kan klippas av för att inaktivera automatisk återställning. Plattorna på vardera sidan om kabeln kan lödas ihop för att återaktivera den. Den är märkt "RESET-EN". Du kan eventuellt också inaktivera automatisk återställning genom att ansluta ett 110 ohms motstånd från 5V till återställningsledningen; se den här forumtråden för mer information. USB-överströmsskydd Arduino Mega2560 har en återställningsbar polysäkring som skyddar datorns USB-portar från kortslutning och överström. Även om de flesta datorer har ett eget internt skydd, ger säkringen ett extra skyddslager. Om mer än 500 mA appliceras på USB-porten kommer säkringen automatiskt att bryta anslutningen tills kortslutningen eller överbelastningen är borta. Fysiska egenskaper och skärmkompatibilitet Mega2560-kretskortets maximala längd och bredd är 4 respektive 2,1 tum, där USB-kontakten och strömuttaget sträcker sig bortom den förstnämnda måtten. Tre skruvhål gör att kortet kan fästas på en yta eller ett hölje. Observera att avståndet mellan de digitala pinnarna 7 och 8 är 160 mil (0,16 tum), inte en jämn multipel av avståndet på 100 mil mellan de andra pinnarna. Mega2560 är utformad för att vara kompatibel med de flesta skärmar designade för Uno, Diecimila eller Duemilanove. Digitala stift 0 till 13 (och de intilliggande AREF- och GND-stiften), analoga ingångar 0 till 5, strömförsörjningslisten och ICSP-stiftet är alla på motsvarande platser. Dessutom är den huvudsakliga UART-porten (seriell port) placerad på samma stift (0 och 1), liksom externa avbrott 0 och 1 (stift 2 respektive 3). SPI är tillgängligt via ICSP-stiftet på både Mega2560 och Duemilanove/Diecimila. Observera att I2C inte är placerad på samma stift på Mega (20 och 21) som Duemilanove/Diecimila (analoga ingångar 4 och 5).

På länken nedan hittar du en mapp med all dokumentation för 3D-skrivare, filament med mera. Den kommer att uppdateras löpande.

Klicka här och gå till dokumentationen
